Gtk+. Перемещение элементов управления

Поставим для себя задачу реализовать программу, которая будет представлять из себя главное окно с кнопкой. По нажатию на кнопку она перемещается в новую позицию, если кнопка нажата из новой позиции, то кнопка возвращается на свое исходное место.

Разобьем наши дальнейшие действия:

1) Создадим главное окно. Здесь все как обычно, подключаем заголовочный файл gtk:

#include <gtk/gtk.h>

Потом создадим главную функцию программы:

int main(int argc, char **argv) {

return 0;

}

В теле главной функции определим указатель на главное окно:

GtkWidget *window;

Проведем инициализацию gtk:

gtk_init(&argc, &argv);

Создадим окно:

window = gtk_window_new (GTK_WINDOW_TOPLEVEL);

Присвоим заголовок окну:

gtk_window_set_title (GTK_WINDOW (window), "Gtk_p5");

Разместим в центре рабочего стола:

gtk_window_set_position(GTK_WINDOW(window), GTK_WIN_POS_CENTER);

Установим размер окна:

gtk_window_set_default_size(GTK_WINDOW(window), 200, 200);

Установим границу окна:

gtk_container_set_border_width (GTK_CONTAINER (window), 10);

Установим сигнал закрытия окна:

g_signal_connect(window, "destroy", G_CALLBACK(gtk_main_quit), NULL);

Отобразим все виджеты окна:

gtk_widget_show_all(window);

Передадим управление библиотеки GTK:

gtk_main();

Необходимый минимум для создания главного окна мы рассмотрели. Пойдем дальше и добавим кнопку.

Чтобы добавить кнопку в окно, мы должны создать контейнер и разместить его в главном окне. Для позиционирования элементов управления в определенных координатах существует контейнер GtkFixed.

Объявим указатель на наш будущий контейнер, его нужно разместить в начале главной функции программы, напишем следующую строчку кода:

GtkWidget *fixed;

после строчки

GtkWidget *button;

а указатель на кнопку после объявления указателя на главное окно:

GtkWidget *window;

Далее определим массив указателей который мы передадим в функцию обработки нажатия на виджет кнопки.

gpointer data[3];

Теперь ниже, там где мы подключили Gtk заголовочный файл #include <gtk/gtk.h>, объявим две структуры:

1) Одна структура описывает размер кнопки

struct button_size {

gint width;

gint height;

};

2) Вторая структура описывает позицию кнопки

struct button_position {

gint x;

gint y;

};

После объявления структур, ниже объявим булеву переменную которая будет «переключать» положение кнопки:

gboolean f_switch = FALSE;

В главной функции программы, там где мы объявили массив указателей

gpointer data[3];

ниже мы должный объявить переменную на структуру с именем button_size и две переменные на структуру с именем button_position и присвоить всем этим структурам значения:

struct button_size bs = { 80, 35 };

struct button_position bp1 = { 55, 10 };

struct button_position bp2 = { 55, 135 };

Ниже, после этих строчек, объявим два указателя на структуру типа button_position:

struct button_position *p_bp1;

struct button_position *p_bp2;

Теперь давайте создадим контейнер, после строчки:

g_signal_connect(window, "destroy", G_CALLBACK(gtk_main_quit), NULL);

напишем следующую строчку:

fixed = gtk_fixed_new();

Функция gtk_fixed_new создаст для нас контейнер GtkFixed.

Следующей строчкой мы разместим только что созданный контейнер в главном окне программы . Кстати, главное окно — это тоже виджет — контейнер для других контейнеров или виджетов.

gtk_container_add(GTK_CONTAINER(window), fixed);

Дальше создадим кнопку с надписью «Move»

button = gtk_button_new_with_label("Move");

Теперь подготовим массив указателей, с именем data, для дальнейшей передачи его в функцию — обработчик нажатия кнопки.

Присвоим указателям на структуру button_position адреса переменных типа button_position:

p_bp1 = &bp1;

p_bp2 = &bp2;

Присвоим каждому элементу массива типа gpointer преобразованные указатели (тип gpointer) на структуру типа button_position (с именами p_bp1 и p_bp2) и преобразованный указатель (тип gpointer) на контейнер GtkFixed (с именем fixed).

data[0] = (gpointer)p_bp1;

data[1] = (gpointer)p_bp2;

data[2] = (gpointer)fixed;

Далее напишем сигнал который свяжет событие («clicked») нажатия на кнопку (с именем button) с функцией — обработчиком (с именем button_clicked).

g_signal_connect(button, "clicked", G_CALLBACK(button_clicked), (gpointer)data);

Далее добавим нашу кнопку (с именем button) в контейнер GtkFixed (с именем fixed) в определенную позицию (55, 10) в пикселях:

gtk_fixed_put(GTK_FIXED(fixed), button, bp1.x, bp1.y);

Установим размер кнопки в (85, 35) пикселях:

gtk_widget_set_size_request(button, bs.width, bs.height);

Теперь рассмотрим функцию — обработчик для нашей кнопки:

gboolean button_clicked( GtkWidget *widget, gpointer data ) {

gpointer* data_t = (gpointer*)data;

struct button_position *p_bp1 = (struct button_position*)data_t[0];

struct button_position *p_bp2 = (struct button_position*)data_t[1];

GtkWidget *fixed = (GtkWidget*)data_t[2];

if (!f_switch) {

g_print("%d\n%d\n", p_bp2->x, p_bp2->y);

gtk_fixed_move(GTK_FIXED(fixed), widget, p_bp2->x, p_bp2->y);

f_switch = TRUE;

}

else {

g_print("%d\n%d\n", p_bp1->x, p_bp1->y);

gtk_fixed_move(GTK_FIXED(fixed), widget, p_bp1->x, p_bp1->y);

f_switch = FALSE;

}

return TRUE;

}

1) В качестве параметров функция передает указатель на виджет (GtkWidget *widget), в данном случае виджет — кнопка (с именем button), который вызвал функцию — обработчик, и указатель на данные (с именем data). Функция возвращает булево значение.

2) Далее мы получаем указатели на структуру типа button_position и указатель на контейнер GtkFixed:

gpointer* data_t = (gpointer*)data;

struct button_position *p_bp1 = (struct button_position*)data_t[0];

struct button_position *p_bp2 = (struct button_position*)data_t[1];

GtkWidget *fixed = (GtkWidget*)data_t[2];

3) Дальше мы проверяем значение переменной f_switch, если она равна FALSE, то мы перемещаем кнопку на новую позицию и меняем значение f_switch на TRUE, иначе если f_switch равна TRUE, то мы перемещаем кнопку в изначальное положение и меняем f_switch на FALSE.

if (!f_switch) {

g_print("%d\n%d\n", p_bp2->x, p_bp2->y);

gtk_fixed_move(GTK_FIXED(fixed), widget, p_bp2->x, p_bp2->y);

f_switch = TRUE;

}

else {

g_print("%d\n%d\n", p_bp1->x, p_bp1->y);

gtk_fixed_move(GTK_FIXED(fixed), widget, p_bp1->x, p_bp1->y);

f_switch = FALSE;

}

Таким образом, нажимая на кнопку, мы перемещаем кнопку на другую позицию.



Рисунок 1. Изначальное положение кнопки

Рисунок 2. Измененное положение кнопки



Код полностью:

#include <gtk/gtk.h>

struct button_size {
  gint width;
  gint height;
 };

struct button_position {
  gint x;
  gint y;
 };

gboolean f_switch = FALSE;

gboolean button_clicked( GtkWidget *widget, gpointer data ) {

gpointer* data_t = (gpointer*)data;
struct button_position

                *p_bp1 = (struct button_position*)data_t[0];
struct button_position

                *p_bp2 = (struct button_position*)data_t[1];
GtkWidget *fixed = (GtkWidget*)data_t[2];

if (!f_switch) {
 g_print("%d\n%d\n", p_bp2->x, p_bp2->y);
 gtk_fixed_move(GTK_FIXED(fixed), widget, p_bp2->x, p_bp2->y);
 f_switch = TRUE;
}
else {
 g_print("%d\n%d\n", p_bp1->x, p_bp1->y);
 gtk_fixed_move(GTK_FIXED(fixed), widget, p_bp1->x, p_bp1->y);
 f_switch = FALSE;
}

return TRUE;
}

int main( int argc, char **argv )
{
 GtkWidget *window;
 GtkWidget *button;
 GtkWidget *fixed;

 gpointer data[3];

 struct button_size bs = { 80, 35 };
 struct button_position bp1 = { 55, 10 };
 struct button_position bp2 = { 55, 135 };

 struct button_position *p_bp1;
 struct button_position *p_bp2;

 gtk_init (&argc, &argv);

 window = gtk_window_new (GTK_WINDOW_TOPLEVEL);

 gtk_window_set_title (GTK_WINDOW (window), "Gtk_p5");

 gtk_window_set_position(GTK_WINDOW(window),

                        GTK_WIN_POS_CENTER);

 gtk_window_set_default_size(GTK_WINDOW(window), 200, 200);

 gtk_container_set_border_width (GTK_CONTAINER (window), 10);

 g_signal_connect(window, "destroy",

         G_CALLBACK(gtk_main_quit), NULL);

 fixed = gtk_fixed_new();

 gtk_container_add(GTK_CONTAINER(window), fixed);

 button = gtk_button_new_with_label("Move");

 p_bp1 = &bp1;
 p_bp2 = &bp2;

 data[0] = (gpointer)p_bp1;
 data[1] = (gpointer)p_bp2;
 data[2] = (gpointer)fixed;

 g_signal_connect(button, "clicked",

            G_CALLBACK(button_clicked), (gpointer)data);

 gtk_fixed_put(GTK_FIXED(fixed), button, bp1.x, bp1.y);

 gtk_widget_set_size_request(button, bs.width, bs.height);

 gtk_widget_show_all(window);

 gtk_main();

 return(0);
}

Gtk+. События элементов управления

Продолжаем разбираться в Gtk+. Возьмем за основу наш проект, в котором мы создали главное окно и добавили элементы управления. Имя нового проекта будет Gtk_p4. Таким же образом, как было в предыдущих постах, создадим файл main.c.

Напишем в файле main.c главную функцию программы, создадим главное окно, добавим элементы управления (поле редактирование, кнопку, метку текста), разместим все эти виджеты в контейнере сетке. Ну вот, подошли к самому интересному.

Следующей задачей, поставим для себя, реализовать возможность присваивать метке текст, введенный в поле редактирование, по нажатию на кнопку.

1) Если вводимый текст пустая строка, по нажатию на кнопку покажем сообщение, что строка пуста.

2) Если длинна строки текста превышает 10-ти символом, по нажатию на кнопку покажем сообщение, что строка не должна превышать 10-ти символов.

Ну вот, пробуем написать код. Так как мы будем показывать сообщение, то в нашем проекте нам понадобится функция создания модального диалога. Данную функцию мы позаимствуем из проекта, где мы показывали сообщение по нажатию на кнопку мыши. Ниже показан код функции:

void my_modal_dialog(GtkWindow* parent, gchar* str)

{

  GtkWidget* modal_dialog = gtk_message_dialog_new(parent,

   GTK_DIALOG_DESTROY_WITH_PARENT,

   GTK_MESSAGE_INFO,

   GTK_BUTTONS_CLOSE,

   str);

  gtk_dialog_run(GTK_DIALOG(modal_dialog));

  gtk_widget_destroy(modal_dialog);

}

Так как мы должны при каждом нажатие на кнопку определять длину текста введенного в поле редактирования, то напишем для этого специальную функцию:

gint get_string_length(const gchar *str) {

  return strlen(str);

}

В самом начале кода проекта после строчки

#include <gtk/gtk.h>

подключите заголовочный файл с функциями для работы со строками

#include <string.h>

Перед тем как мы рассмотрим функцию, которая вызывается при нажатие на кнопку, мы должны в самом начале главной функции программы, где мы определили указатели на наши объекты (главного окна, сетки, поля редактирования, кнопки, метки текста), определить массив из трех указателей:

gpointer data[3];

Данный массив мы передадим функции, которая вызывается по нажатию на кнопку. Массив будет содержать три указателя, указатель на главное окно, указатель на метку текста и указатель на поле редактирования. После строчки кода, где мы добавляем кнопку в контейнер — сетку:

gtk_grid_attach(GTK_GRID(grid), button, 1, 0, 1, 1);

разместите код добавления указателей в массив:

data[0] = (gpointer)label;

data[1] = (gpointer)entry;

data[2] = (gpointer)window;

Дальше разместим функцию, которая соединит кнопку с именем button и функцию с именем button_clicked, в которую мы и предадим массив указателей.

g_signal_connect(button, "clicked", G_CALLBACK(button_clicked), (gpointer)data);

Ниже показан код функции с именем button_clicked:

gboolean button_clicked(GtkWidget* widget, gpointer data) {



  gpointer* data_t = (gpointer*)data;



  GtkWidget *label = (GtkWidget*)data_t[0];

  GtkWidget *entry = (GtkWidget*)data_t[1];

  GtkWidget *window = (GtkWidget*)data_t[2];

  const gchar *str = gtk_entry_get_text(GTK_ENTRY(entry));

  if (get_string_length(str) == 0) {

     my_modal_dialog(GTK_WINDOW(window), "The text is empty. Try  again.");

     gtk_widget_grab_focus(entry);

     return FALSE;

  }

  if (get_string_length(str) > 10) {

     my_modal_dialog(GTK_WINDOW(window), "The text of 10 characters. Try again.");

     gtk_entry_set_text(GTK_ENTRY(entry), "");

     gtk_widget_grab_focus(entry);

     return FALSE;

  }

  gtk_label_set_text(GTK_LABEL(label), str);

  return TRUE;

}

Рассмотрим данную функцию подробней:

1) Функция button_clicked возвращает булево значение, в качестве параметра передает указатель на виджет который вызвал данную функцию, в данном случае виджет с именем button. Второй параметр это массив указателей на виджеты.

2) Показанными ниже строчками мы получаем указатели на виджеты главного окна, метку текста и поля редактирования.

gpointer* data_t = (gpointer*)data;

GtkWidget *label = (GtkWidget*)data_t[0];

GtkWidget *entry = (GtkWidget*)data_t[1];

GtkWidget *window = (GtkWidget*)data_t[2];

3) Следующей строчкой мы получаем строку текста из поля редактирования:

const gchar *str = gtk_entry_get_text(GTK_ENTRY(entry));

4) Далее мы проверяем полученную строку пуста ли она, если пуста, то выводим сообщение, устанавливаем фокус ввода в поле редактирования и возвращаем FALSE из функции button_clicked:

if (get_string_length(str) == 0) {

   my_modal_dialog(GTK_WINDOW(window), "The text is empty. Try again.");

   gtk_widget_grab_focus(entry);

   return FALSE;

}

5) Дальше проверим превышает ли введенная строка 10-ти символов, если превышает, то выводим сообщение, очищаем поле редактирования, устанавливаем фокус на поле редактирования и возвращаем FALSE из функции button_clicked:

if (get_string_length(str) > 10) {

   my_modal_dialog(GTK_WINDOW(window), "The text of 10 characters. Try again.");

   gtk_entry_set_text(GTK_ENTRY(entry), "");

   gtk_widget_grab_focus(entry);

   return FALSE;

}

6) Если все проверки пройдены успешно, то устанавливаем текст метке.

gtk_label_set_text(GTK_LABEL(label), str);

7) По окончанию работы функция button_clicked возвращает булево значение TRUE.

Ниже размещены изображения работы программы:



Рисунок 1. Сообщение, если поле редактирования пустое

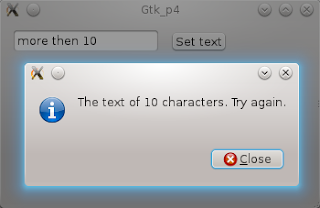

Рисунок 2. Сообщение, если введено больше десяти символов

Рисунок 3. Правильно введенный текст



Ниже показан код всей программы:

#include <gtk/gtk.h>
#include <string.h>

void my_modal_dialog(GtkWindow* parent, gchar* str)
{
 GtkWidget* modal_dialog = gtk_message_dialog_new(parent,
 GTK_DIALOG_DESTROY_WITH_PARENT,
 GTK_MESSAGE_INFO,
 GTK_BUTTONS_CLOSE,
 str);

 gtk_dialog_run(GTK_DIALOG(modal_dialog));
 gtk_widget_destroy(modal_dialog);
}

gint get_string_length(const gchar *str) {
 return strlen(str);
}

gboolean button_clicked(GtkWidget* widget, gpointer data) {

 gpointer* data_t = (gpointer*)data;

 GtkWidget *label = (GtkWidget*)data_t[0];
 GtkWidget *entry = (GtkWidget*)data_t[1];
 GtkWidget *window = (GtkWidget*)data_t[2];

 const gchar *str = gtk_entry_get_text(GTK_ENTRY(entry));

 if (get_string_length(str) == 0) {
  my_modal_dialog(GTK_WINDOW(window),

"The text is empty. Try again.");
  gtk_widget_grab_focus(entry);
  return FALSE;
 }

 if (get_string_length(str) > 10) {
  my_modal_dialog(GTK_WINDOW(window),

"The text of 10 characters. Try again.");
  gtk_entry_set_text(GTK_ENTRY(entry), "");
  gtk_widget_grab_focus(entry);
  return FALSE;
 }

 gtk_label_set_text(GTK_LABEL(label), str);

 return TRUE;
}

int main(int argc, char **argv) {

 GtkWidget *window = NULL;
 GtkWidget *grid = NULL;
 GtkWidget *entry = NULL;
 GtkWidget *button = NULL;
 GtkWidget *label = NULL;

 gpointer data[3];

 gtk_init(&argc, &argv);

 window = gtk_window_new(GTK_WINDOW_TOPLEVEL);

 gtk_window_set_title (GTK_WINDOW (window), "Gtk_p4");

 gtk_window_set_position(GTK_WINDOW(window), GTK_WIN_POS_CENTER);

 gtk_window_set_default_size(GTK_WINDOW(window), 200, 200);

 gtk_container_set_border_width (GTK_CONTAINER (window), 10);

 g_signal_connect(window,

                  "destroy",

                  G_CALLBACK(gtk_main_quit),

                  NULL);


 grid = gtk_grid_new();

 gtk_grid_set_row_spacing (GTK_GRID(grid), 10);

 gtk_grid_set_column_spacing (GTK_GRID(grid), 10);

 gtk_container_add (GTK_CONTAINER (window), grid);

 entry = gtk_entry_new();

 gtk_grid_attach(GTK_GRID(grid), entry, 0, 0, 1, 1);

 label = gtk_label_new("Some text");

 gtk_grid_attach(GTK_GRID(grid), label, 0, 1, 2, 1);

 button = gtk_button_new_with_label("Set text");

 gtk_grid_attach(GTK_GRID(grid), button, 1, 0, 1, 1);

 data[0] = (gpointer)label;
 data[1] = (gpointer)entry;
 data[2] = (gpointer)window;

 g_signal_connect(button, "clicked", G_CALLBACK(button_clicked),

 (gpointer)data);

 gtk_widget_show_all(window);

 gtk_main();

 return 0;

}

---

syntax highlighted by Code2HTML, v. 0.9.1
